Связанные колебательные контуры с трансформаторной связью подключены к источнику

гармонического напряжения . Контуры имеют одинаковые индуктивности

,

емкости

и добротности

1) Рассчитать собственную резонансную частоту и сопротивление потерь R контуров.

2) Рассчитать и построить нормированную АЧХ и ФЧХ цепи по току, полагая ток первого контура входным, а ток второго контура выходным. Расчет и построение АЧХ и ФЧХ выполнить для трех значений коэффициента связи: , где K_КР— критический коэффициент связи.

3) Используя построенные АЧХ и ФЧХ определить полосу пропускания и рассчитать коэффициент прямоугольности АЧХ связанных контуров для каждого значения коэффициента связи. Определить частоты связи, соответствующие коэффициенту связи .

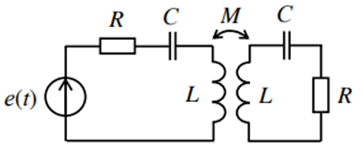

Рисунок 4.1. Схема магнитосвязанного колебательного контура
