Схема цепи приведена на рис. 1. Параметры цепи даны в табл. 1.

1. Для заданной схемы в общем виде составить систему уравнений в комплексной форме:

а) по 1-му и 2-му законам Кирхгофа;

б) по методу контурных токов;

в) по методу узловых потенциалов.

2. Выбрать метод расчета и определить в комплексной форме токи во всех ветвях.

3. Проверить решение по балансу мощностей.

4. Включить ваттметры для измерения активной мощности источников   и  . Определить показания ваттметров.

5. Построить векторную диаграмму токов и топографическую диаграмму напряжений, соответствующую рассчитанной схеме (построение диаграмм следует выполнить в одних осях).

6. Записать временные функции   и    для всех токов и ЭДС.

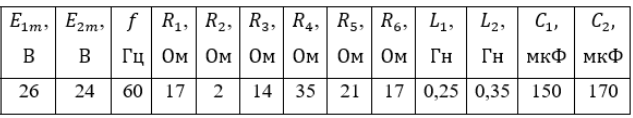

Таблица 1

Рис. 1
