Схема электрической цепи изображена на рисунке 1. Параметры электрических элементов заданы в таблице 1. Необходимо: 1. Определить токи в ветвях

Дата добавления: 04.04.2025

Условие задачи

Схема электрической цепи изображена на рисунке 1. Параметры электрических элементов заданы в таблице 1.

Необходимо:

1.        Определить токи в ветвях методом непосредственного применения законов Кирхгофа.

2.        Определить токи в ветвях методом контурных токов.

3.        Проанализировать результаты расчета и сделать выводы.

Таблица 1 – Исходные данные

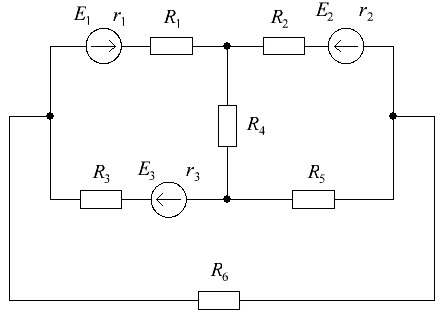

Рисунок 1 – Схема электрической цепи

Ответ

1. Составим систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

Схема электрической цепи, изображенная на рисунке 1, имеет 4 узла и 6 ветвей. Для определения токов в ветвях исходной цепи по законам Кирхгофа необходимо составить: уравнения по первому закону, где -количество узлов в цепи; уравнения по второму закону, где - количество независимых контуров.
