решение задачи на тему:

Схема электрической цепи изображена на рисунке 1. Параметры электрических элементов заданы в таблице 1. Необходимо: 1. Составить систему уравнений, используя законы Кирхгофа, для расчета неизвестных токов. 2. Рассчитать токи ветвей

Дата добавления: 11.11.2024

Условие задачи

Схема электрической цепи изображена на рисунке 1. Параметры электрических элементов заданы в таблице 1.

Необходимо:

1.       Составить систему уравнений, используя законы Кирхгофа, для расчета неизвестных токов.

2.       Рассчитать токи ветвей методом контурных токов.

3.       Рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду, с помощью метода двух узлов.

4.       Определить показание вольтметра

5.       Рассчитать баланс мощностей.

Таблица 1 – Исходные данные

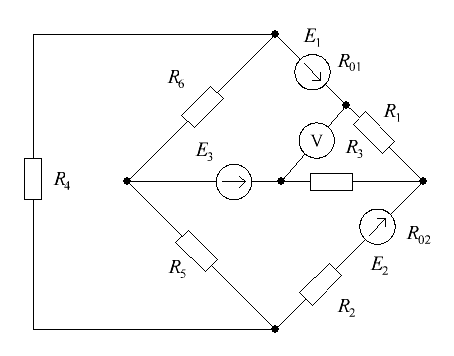

Рисунок 1 – Схема электрической цепи



Ответ

1. Составим систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

Схема электрической цепи, изображенная на рис. 1, содержит 4 узла и 6 ветвей (вольтметр при анализе схемы не учитываем). Для определения токов в ветвях исходной цепи по законам Кирхгофа необходимо составить:

уравнения по первому закону,

где n - количество узлов в цепи;

m = 3 уравнения по второму зак...
