Условие задачи

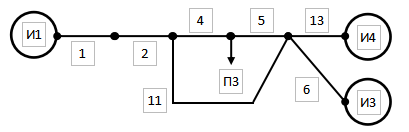

Схема электроснабжения потребителя П3 имеет три источника питания (И1, И3, И4) и конфигурацию, представленную на рис. 1.
Рисунок 1. Схема электроснабжения потребителя.

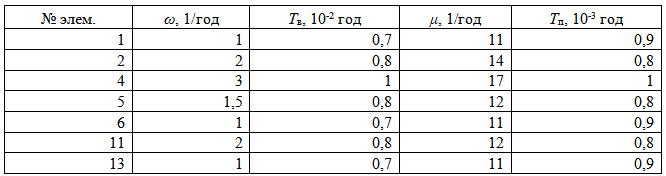

Показатели надежности элементов электрической сети даны в табл. 1.
Таблица 1
Показатели надежности и плановых простоев элементов сети
Используемые обозначения:
ω – параметр потока отказов;
Тв – время восстановления;
μ – частота плановых простоев;
Тп – средняя продолжительность плановых простоев.
Все сетевые элементы рассчитаны на полную нагрузку потребителя, то есть отсутствуют сетевые ограничения. Требуемый уровень надежности электроснабжения Рзад = 0,97.
При расчетах показателей надежности параллельно соединенных (взаимно резервированных) элементов используется коэффициент Kω, учитывающий снижение частоты отказов в период проведения плановых ремонтов при благоприятных погодных условиях. Отсутствуют рекомендации в отношении данного коэффициента, для воздушных ЛЭП принято значение коэффициента 0,5. Поскольку в заданной схеме электроснабжения не уточнены виды сетевых элементов, используем в расчетах значение Kω = 0,7, соответствующее меньшему влиянию (чем для ВЛ) благоприятных условий проведения плановых ремонтов на частоту отказов.
Ответ
Расчет надежности электроснабжения потребителя
Сначала определим коэффициенты вынужденного простоя и планового простоя элементов сети. Расчет производится в соответствии с формулами:
Результаты расчетов сведены в табл. 2.
Таблица 2
Коэффициенты вынужденных и плановых простоев элементов сети
