Схема (Рис 1.1) содержит источник переменного тока, резистор и конденсатор, соединённые последовательно. Требуется в программе Mathcad определить величину тока в цепи и падение напряжения на резисторе и конденсаторе.

Дата добавления: 04.03.2025

Условие задачи

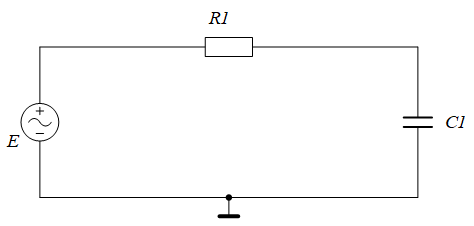

Схема (Рис 1.1) содержит источник переменного тока, резистор и конденсатор, соединённые последовательно.

Требуется в программе Mathcad определить величину тока в цепи и падение напряжения на резисторе и конденсаторе.

Рис 1.1

Дано

R1 = 100 Ом

C1 = 47*10-6 Ф

f = 50 Гц

E = 100 B

Ответ

Используя данные схемы произведём вычисления в среде программы Mathcad

Исходные данные:

R1: = 100 C1: = 47*10-6 f: = 50 E: = 100

Сопротивление конденсатора

Комплексные величиныОпределим ток и падения напряжения и запишем их в комплексном виде в алгебраической и показательно формах
