Условие:

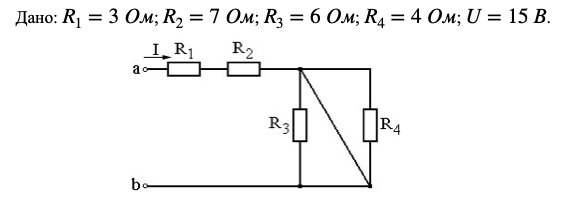

Схема, составленная из резистивных элементов, питается от источника постоянного напряжения (источник подключен ко входным зажимам «а» и «b», причем положительный полюс источника соединен с зажимом «а»). Рассчитать токи во всех ветвях схемы и падения напряжений на каждом из резисторов.
Решение:
Ветви с сопротивлениями
закорочены, следовательно, токи в них отсутствуют, а падения напряжения на резисторах равны нулю.
Сопротивления соединены последовательно, эквивалентное сопротивление всей схемы::
