Схемы цепей изображены на рисунке, варианты схем и выходных сигналов приведены в таблице в тексте задания. Найдите выражение, описывающие комплексный коэффициент передачи.

Дата добавления: 28.05.2024

Условие задачи

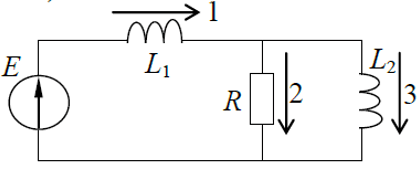

Схемы цепей изображены на рисунке, варианты схем и выходных сигналов приведены в таблице индивидуальных заданий.

Найдите выражение, описывающие комплексный коэффициент передач . Получите выражения для амплитудно-частотной характеристики цепи    (модуль ) и фазочастотной характеристики   (аргумент  ). Определите максимальное значение АЧХ Кmax  .

Постройте полученные зависимости АЧХ и ФЧХ для R = R1 = 1 кОм,

R2 = 1 кОм, C = C1 = 1 нФ, C2 = 1 нФ, L = L1 = 10 мкГн, L2 = 10 мкГн. На графиках укажите Кmax  , и  .

Ответ

Ток в неразветвленной части:

Тут - полное комплексное сопротивление цепи;
