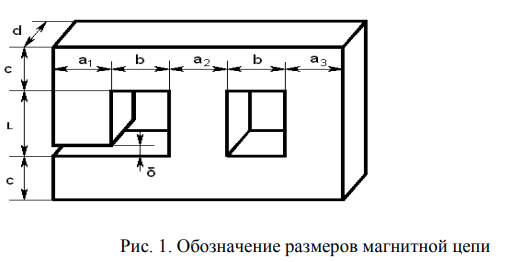

Заданы размеры магнитной цепи (рис.1), кривая намагничивания магнитопровода представлена в табл.1. Величины токов и числа витков обмоток заданы в
табл. 2, а номер схемы – на рис.2.
Таблица 1 – Исходные данные: кривая намагничивания магнитопровода
Таблица 2 – Исходные данные: параметры магнитной цепи
Толщина набора d=70 мм.
Рис. 2
Определить магнитные потоки в стержнях и значение магнитной индукции в воздушном зазоре. При расчёте потоками рассеяния пренебречь.
Изобразим на рисунке 1 расчётную схему магнитной цепи постоянного тока.
На рисунке 1 показаны выбранные положительные направления магнитных потоков в стержнях магнитной цепи постоянного тока.
Расчёт будем вести по методу двух узлов.
Для определения магнитных потоков разобьём магнитную цепь на однородные участки, имеющие одинаковое поперечное сечение вдоль всей длины. Сопротивления нижних и верхних участков магнитопровода объединим в одно ввиду одинаковости их сечений.
Изобразим на рисунке 2 электрическую схему замещения магнитной цепи постоянного тока.
