ТЕМА: Расчет электрической цепи постоянного тока с одним источником ЭДС методом свертывания схемы. Цель работы: Изучить расчет разветвленной электрической цепи постоянного тока методом свертывания
«ТЕМА: Расчет электрической цепи постоянного тока с одним источником ЭДС методом свертывания схемы.
Цель работы: Изучить расчет разветвленной электрической цепи постоянного тока методом свертывания»
- Электроника, электротехника, радиотехника
Условие:
ТЕМА: Расчет электрической цепи постоянного тока с одним источником ЭДС методом свертывания схемы.
Цель работы: Изучить расчет разветвленной электрической цепи постоянного тока методом свертывания схемы, применить для расчета закон Ома и 1,2-й закон Кирхгофа.
Решение:

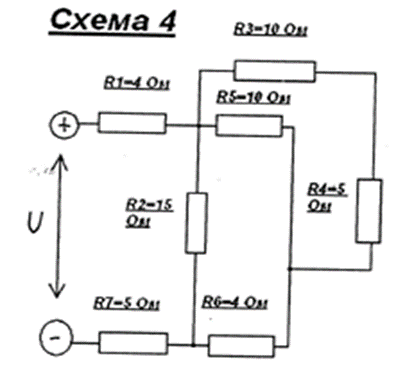

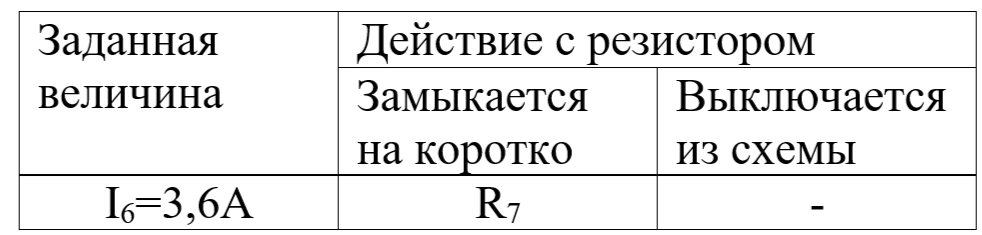

1. Начертим измененную схему согласно варианту, выполнив действия с резистором R7, который замыкается накоротко, а также укажем токи.

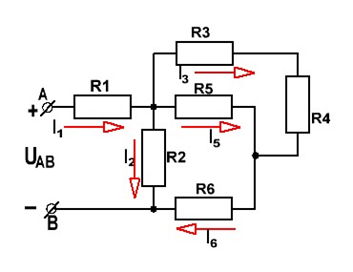

Рис.1.
2. Поэтапно упрощая схему, определим полное сопротивление цепи. Так общее сопротивлени последовательно соединенных резисторов R3 и R4 (рис.2.а.) равно:
R34 = R3 + R4 = 10 + 5 = 15 Ом
