Тема: «Расчет линейной электрической цепи однофазного синусоидального тока».

В соответствии с исходными данными выполнить расчет линейной электрической цепи однофазного синусоидального тока со смешанным соединением активных и реактивных элементов символическим методом, а именно:

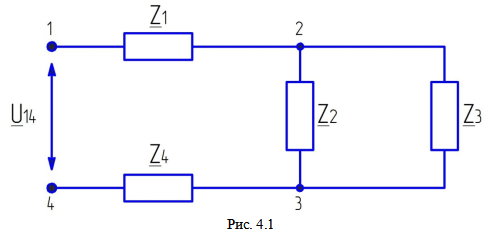

1) составить схему замещения электрической цепи;

2) определить напряжения на всех участках цепи и на отдельных элементах, токи во всех ветвях схемы;

3) проверить правильность определения токов, используя первый закон Кирхгофа;

4) рассчитать полную мощность всей цепи и на отдельных ее участках;

5) составит баланс активных и реактивных мощностей;

6) построить в масштабе векторную диаграмму токов и напряжений в цепи;

7) заполнить таблицы 5.5 и 5.6.

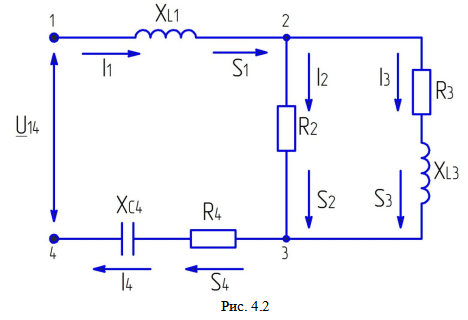

Исходная схема:

 Исходные данные:                                                                                                                           Таблица 4.1

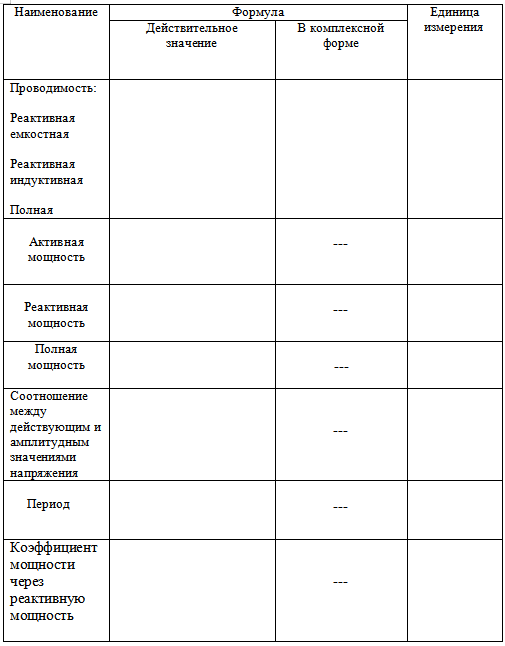

Таблица 5.5

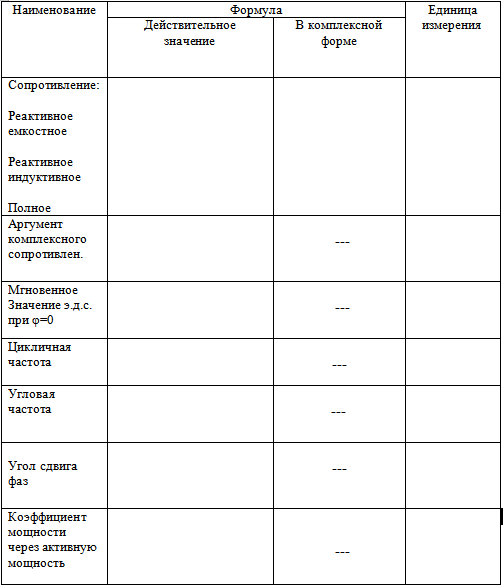

Таблица 5.6
