Условие задачи
ТЕМА: Расчет выпрямителей переменного тока собранных на полупроводниковых диодах.
Цель работы: научиться составлять схемы выпрямителей переменного тока собранных на полупроводниковых диодах, подбирая расчетом схему их соединения.
Порядок выполнения работы:
1. Из таблицы 1 выписать «дано»: типы диодов, мощность и напряжение потребителя.

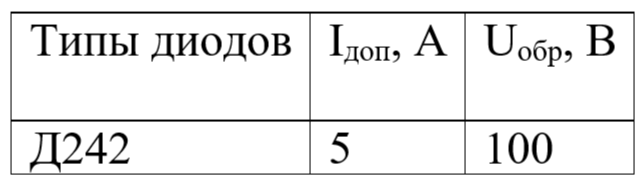

2. Из таблицы 2 выписать параметры заданных диодов.
3. Рассчитать ток потребителя - I0.
4. Рассчитать обратное максимальное напряжение - Um , выдерживаемое диодом без пробоя в непроводящий период, которое зависит от схемы, применяемой в данном случае, таблица А.
5. Проверить диод по допустимому току и напряжению, таблица Б.
6. Если условие по напряжению не удовлетворяет требованию (Uобр≥ Um), необходимо в каждом плече выпрямителя соединить диоды последовательно, чтобы увеличить их сопротивление, а, следовательно, падение напряжения:
Uобр = 2 Uобр
7. Если условие по току не удовлетворяет требованию, необходимо в каждом плече выпрямителя соединить диоды параллельно, чтобы уменьшить их сопротивление, а, следовательно, увеличить ток:
Iдоп = 2 Iдоп
8. Составить схему выпрямителя, с учетом изменений и пояснить принцип ее действия на защите.

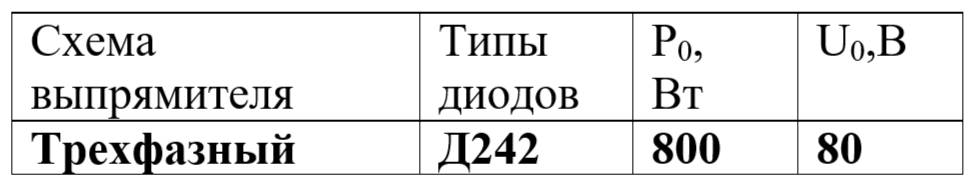

Исходные данные:
Ответ

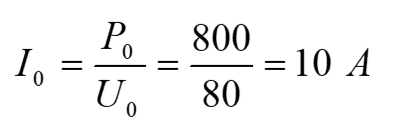

1. Определяем ток потребителя:
2. Находим напряжение, действующее на диод в непроводящий период, для нашей схемы выпрямителя:
Проверяем диод по параметрам Iдоп и Uобр. Для данной схемы диод должен удовл...
