ТЕМА:Расчет неразветвленной электрической цепи переменного тока, построение векторных диаграмм. Цель работы:Изучить расчет неразветвленной электрической цепи переменного тока, подтвердить расчет

Дата добавления: 08.08.2024

Условие задачи

ТЕМА: Расчет неразветвленной электрической цепи переменного тока, построение векторных диаграмм.

Цель работы: Изучить расчет неразветвленной электрической цепи переменного тока, подтвердить расчет графически, т.е. построением векторных диаграмм.

Порядок выполнения работы.

1) Начертить схему последовательной цепи переменного тока только с теми элементами, которые даны согласно вашему варианту (см.таблицу вариантов).

2) Обозначить все элементы цепи и ток.

3) Если реактивные элементы даны в мкФ или мГн, рассчитать их в Омах.

4) Через данный, согласно вашему варианту, дополнительный параметр рассчитать ток в цепи, затем:

а) Полное сопротивление цепи. б) напряжение всей цепи и на каждом элементе в) угол сдвига фаз по величине и знаку г) активную, реактивную и полную мощность.

5) Построить в масштабе векторную диаграмму напряжений и треугольник мощностей.

6) Определить характер нагрузки данной цепи.

Ответ

1. Начертим схему цепи согласно данных варианта.

Рис.1. Схема цепи.

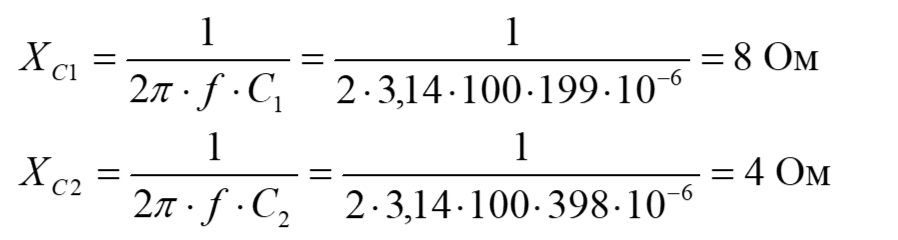

2. Произведем расчет в оммах реактивных элементов цепи.

3. Полное сопротивление цепи Z:
