Тип схемы соединения трёхфазного симметричного источника и несимметричного приёмника – звезда-звезда без нейтрального провода. Источник имеет стандартную разметку полюсов фаз: A, B, C, N.

Тип схемы соединения трёхфазного симметричного источника и несимметричного приёмника – звезда-звезда без нейтрального провода.

Источник имеет стандартную разметку полюсов фаз: A, B, C, N. Сопротивления линейных проводов не учитываются.

1.1. Комплексное действующее значение напряжения  при прямом чередовании фаз А, В, С. Значения букв кода соответствует разметкам фаз согласно таблице 3.1

Таблица 3.1

1.2. Комплексное сопротивление одной из фаз приёмника

определяется по таблице 3.2 в зависимости от буквы «а» кода

Таблица 3.2

Комплексное сопротивление в остальных фазах приёмника одинаковы:

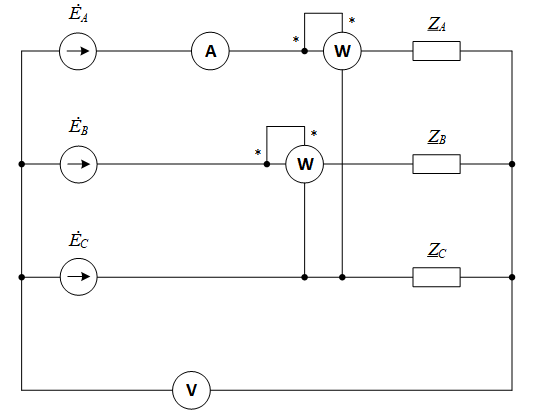

1.1. Амперметр в схеме включен в линейный провод, идущий к фазе приёмника с сопротивлением Za, а вольтметр подключен к нейтральным точкам источника и приёмника.

1.2.   Схема содержит два ваттметра для измерения активной мощности и источника. Токовые обмотки включены в линейные провода, идущие к фазам приёмника с сопротивлениями Z = 150 Ом

 Задание

2.1 Начертить схему согласно пунктам 1.1 – 1.4

2.2 Определить показания всех приборов.

2.3 Определить активную мощность приёмника

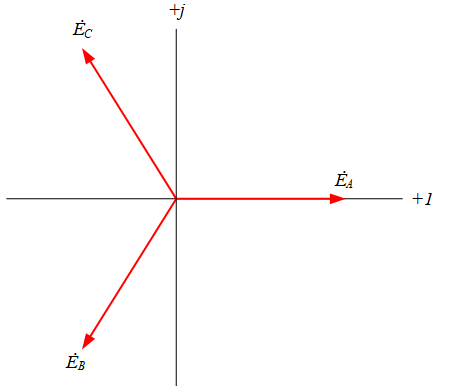

2.4 Построить векторную диаграмму токов и топографическую диаграмму напряжений.

Исходные данные для кода:

323214

abcdef
