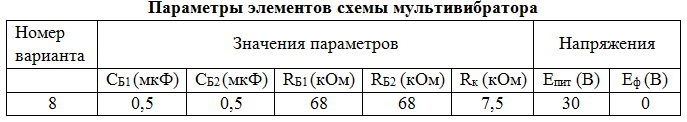

Тип транзистора - КТ314. Сб1-0,5 мкФ, сб2-0,5 мкФ, рб1-68 кОм, Рб2-68 кОм, Рк-7,5 кОм, Епит-30 В, Еф-0 В. Изучите особенности работы транзистора в ключевом режи­ме.

Основой сложных импульсных схем являются транзисторные ключи. Транзисторным ключом называют схему, основное назначение которой состоит в замыкании и размыкании цепи нагрузки с помощью управляющих входных сигналов. Качество транзисторного ключа определяется минимальным падением напряжения на нем в замкнутом состоянии, когда транзистор открыт до насыщения, минимальным током в разомкнутом состоянии, когда транзистор полностью закрыт, и скоростью перехода из одного состояния в другое. Насыщенные ключи работают в режиме отсечки и насыщения, скачком переходя из одного режима в другой (точки А и В на...
