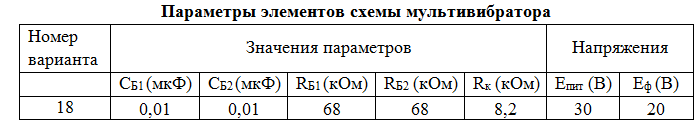

Тип транзистора - КТ351. Сб1-0,01 мкФ, Сб2-0,01 мкФ, Рбк-68 кОм, рб2-68 кОм, Рк-8,2 Ком, Епит-30 В, Еф-20 В. Изучите особенности работы транзистора в ключевом режи­ме.

Основой сложных импульсных схем являются транзисторные ключи. Транзисторным ключом называют схему, основное назначение которой состоит в замыкании и размыкании цепи нагрузки с помощью управляющих входных сигналов. Качество транзисторного ключа определяется минимальным падением напряжения на нем в замкнутом состоянии, когда транзистор открыт до насыщения, минимальным током в разомкнутом состоянии, когда транзистор полностью закрыт, и скоростью перехода из одного состояния в другое. Насыщенные ключи работают в режиме отсечки и насыщения, скачком переходя из одного режима в другой (точки А и В н...
