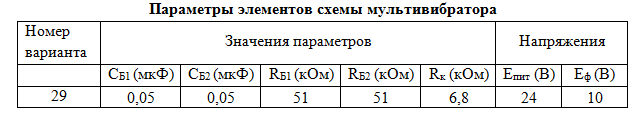

Тип транзистора - КТ378. Сб1-0,05 мкФ, Сб2-0,05 мкФ, Рб1-51 кОм, Рб2-51 кОм, Рк-6,8 кОм, Епит-24 В, Еф-10 В. Изучите особенности работы транзистора в ключевом режиме.
- Электроника, электротехника, радиотехника
Условие:
1. Изучите схему и принцип действия мультивибратора с коллекторно-базовыми конденсаторами.
2. Изучите особенности работы транзистора в ключевом режиме.
3. Получите навыки расчета импульсных схем на примере схемы автоколебательного мультивибратора.
Тип транзистора - КТ378.
Решение:
Основой сложных импульсных схем являются транзисторные ключи. Транзисторным ключом называют схему, основное назначение которой состоит в замыкании и размыкании цепи нагрузки с помощью управляющих входных сигналов. Качество транзисторного ключа определяется минимальным падением напряжения на нем в замкнутом состоянии, когда транзистор открыт до насыщения, минимальным током в разомкнутом состоянии, когда транзистор полностью закрыт, и скоростью перехода из одного состояния в другое. Насыщенные ключи работают в режиме отсечки и насыщения, скачком переходя из одного режима в другой (точки А и В на...
