Условие задачи
Короткие замыкания в системах электроснабжения
Вариант 3.4
Токи и мощность КЗ на шинах ГПП, вычисленные для базисных условий Sб, Uб, Iб, имеют значения S∞, I∞. Приведенное к базисным условиям относительное сопротивление от источника питания до точки КЗ составляет x*б.рез. Приведенное время протекания КЗ tпр = 2 с.
Выберите реактор с таким расчетом, чтобы мощность КЗ за реактором снизилась до величины S0. Расчетный ток нагрузки – Ip, Uном. Выполните проверку выбранного реактора по величине остаточного напряжения на шинах низкого напряжения ГПП при условии сохранения не менее 50 % номинального напряжения. Выполните проверку реактора по электродинамической и термической стойкости к токам КЗ, приняв ударный коэффициент Ky.

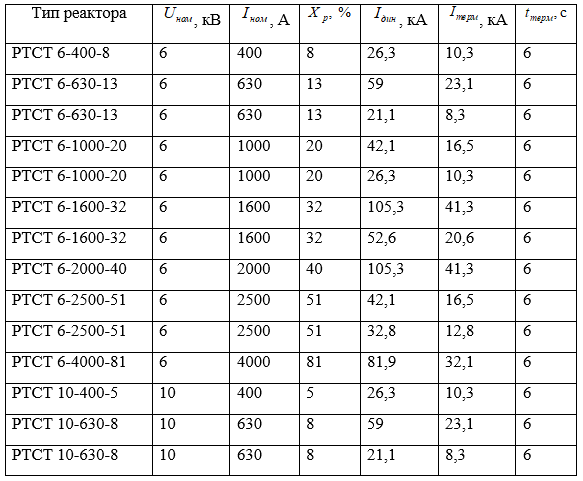

Таблица 2.1
Паспортные данные реакторов
Ответ
1. Исходя из условия задачи, по величине расчетного тока нагрузки Ip и номинального напряжения Uном предварительно из таблицы 2.1 выбираем реактор РТСТ 10-1000-12

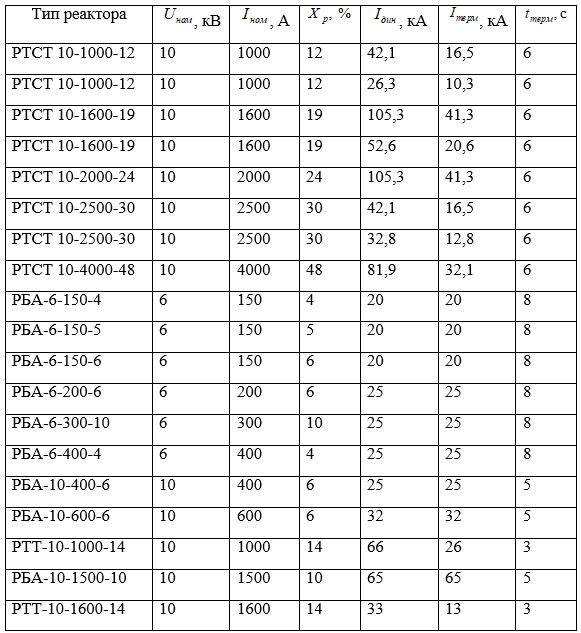

Паспортные данные реакторов
2. Определить результирующее сопротивление цепи КЗ по условию ограничения мощности короткого замыкания за реактором по формуле:
