Условие задачи

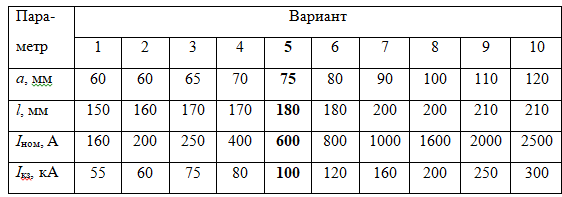

Токоподвод к автоматическому выключателю постоянного тока выполнен медными прямоугольными шинами сечением b х h, расположенными параллельно широкой стороне друг к другу при расстоянии а и закрепленными на опорных изоляторах на расстоянии l между соседними изоляторами. Выбрать размеры сечения b и h токоподводяших шин исходя из длительного режима работы выключателя при Iном и его электродинамической стойкости при сквозном токе короткого замыкания Iкз (максимальное значение пропускаемого тока). Данные для расчета представлены в табл.1.
Ответ
1. Определение размеров сечения шин, исходя из длительного режима работы
где jдоп = 2 А/мм2 допустимая из условий нагрева шинопровода плотность тока.
Отношение узкой стороны сечения шинопровода к его широкой стороне b/h обычно принимается в пределах от 0,1 до 0,25. При этом размеры сечения
выбираются из стандартных рядов для медного проката.
Для размера b: ... 3, 4, 5, 6, 8, 10, 12...мм, для размера ...
