Токоподвод к автоматическому выключателю постоянного тока выполнен медными прямоугольными шинами сечением b х h, расположенными параллельно широкой стороне друг к другу при расстоянии а и закрепленными на опорных изоляторах на расстоянии l

22 января 2025
Электроника, электротехника, радиотехника

Условие:

Токоподвод к автоматическому выключателю постоянного тока выполнен медными прямоугольными шинами сечением b х h, расположенными параллельно широкой стороне друг к другу при расстоянии а и закрепленными на опорных изоляторах на расстоянии l между соседними изоляторами. Выбрать размеры сечения b и h токоподводяших шин исходя из длительного режима работы выключателя при I_ном и его электродинамической стойкости при сквозном токе короткого замыкания I_кз (максимальное значение пропускаемого тока). Данные для расчета представлены в табл.1.

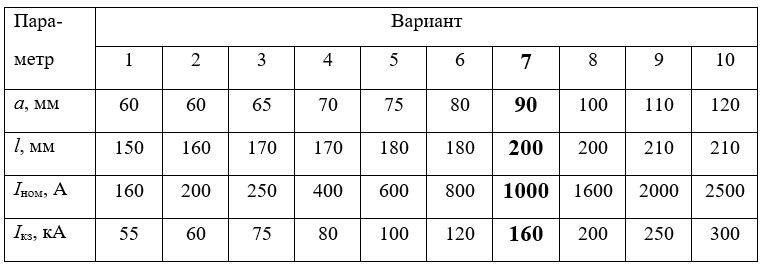

Таблица 1

Решение:

1. Определение размеров сечения шин, исходя из длительного режима работы

где j_доп = 2 А/мм² допустимая из условий нагрева шинопровода плотность тока.

Отношение узкой стороны сечения шинопровода к его широкой стороне b/h обычно принимается в пределах от 0,1 до 0,25. При этом размеры сечения выбираются из стандартных рядов для медного проката.

Для размера b: ... 3, 4, 5, 6, 8, 10, 12...мм, для раз...
