Транзистор типа p-n-p включен по схеме ОЭ. В каком режиме работает транзистор, если UБЭ = - 0,4 В и UКЭ = - 10 В? Рис 6. Схема включения p-n-p транзистора ОЭ.
«Транзистор типа p-n-p включен по схеме ОЭ. В каком режиме работает транзистор, если UБЭ = - 0,4 В и UКЭ = - 10 В? Рис 6. Схема включения p-n-p транзистора ОЭ.»
- Электроника, электротехника, радиотехника
Условие:
1. Транзистор типа p-n-p включен по схеме ОЭ. В каком режиме работает транзистор, если UБЭ = - 0,4 В и UКЭ = - 10 В?

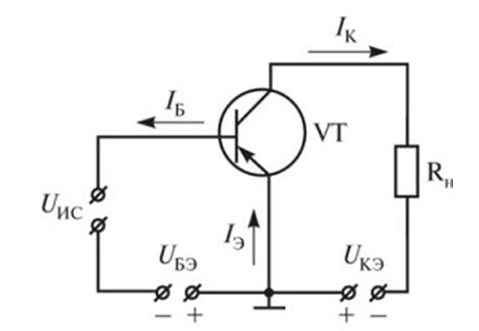

Рис 6. Схема включения p-n-p транзистора ОЭ.
2. Транзистор типа n-p-n включен по схеме ОЭ: UБЭ = - 0,6 В ; UКЭ = 11 В. Определить UКБ.

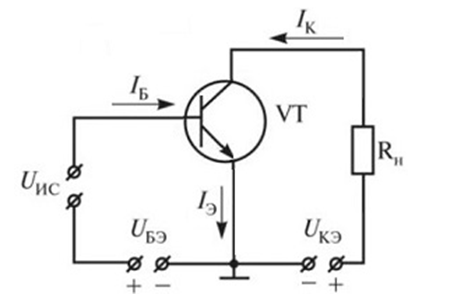

Рис 7. Схема включения n-p-n транзистора ОЭ.
3. Полевой транзистор с управляющим р-n переходом имеет параметры:
IСmax = 2 мА= 2∙10-3 А ; UОТС= 6 В, UЗИ = 5 В.
Определить:
1)Какой ток стока будет протекать при определенном значении обратного напряжения смещения затвор - исток?
2)Чему равна максимальная крутизна характеристики транзистора в этом случае?
Решение:
1.
Транзистор работает в активном режиме.
2.
UКЭ + UЭБ + UБК = 0; отсюда
UК...= U+ U= 11+ 0,6 =11,6 В.
