Условие задачи
Транзисторный ключ (рисунок 1) собран на транзисторе КТ847А, Uп = 9 В; Rк = 2 Ом; Rб = 15 Ом; R = 4 Ом; Eб = –1 В.

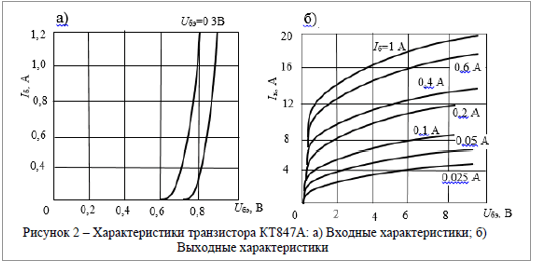

Определить значения Uвх, при которых транзистор работает в режимах отсечки, насыщения и в активном режиме. Характеристики транзистора приведены на рисунке 2.
Рисунок 1 – Схема включения транзисторного ключа
Дано:
Транзистор КТ847А
Uп = 9 В
RК= 2 Ом
RБ = 15 Ом
R =4 Ом
ЕБ = -1 В
Определить:
UВХ- ?
Ответ
Режим отсечки реализуется, если напряжение на базе транзистора Uб меньше порогового значения Uбэ.пор:
Согласно входным характеристикам транзистора U бэ.пор. = 0,68 В.
Тогда ток I2 равен:
Б...
