Требуется: 1. Начертить принципиальную электрическую схему выпрямительного устройства. 2. Выбрать вентили. 3. Определить проектные параметры трансформатора; 4. Построить линейные временные диаграммы:

10 января 2025
Электроника, электротехника, радиотехника

Условие:

Расчет однофазного однополупериодного выпрямителя.

Требуется:

1. Начертить принципиальную электрическую схему выпрямительного устройства.

2. Выбрать вентили.

3. Определить проектные параметры трансформатора;

4. Построить линейные временные диаграммы:

- для первичной и вторичной обмоток трансформатора;

- для цепи нагрузки.

Таблица 1 − Исходные данные

Решение:

1. Изобразим принципиальную схему выпрямительного устройства.

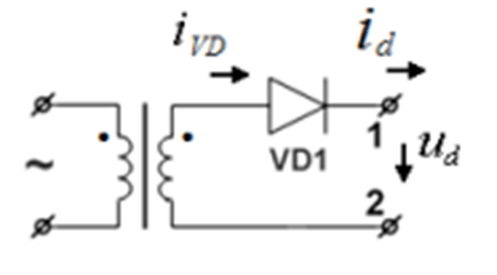

Рисунок 1 Принципиальная схема выпрямителя

Однофазную, однополупериодную схему (рис. 1) обычно применяют при выпрямленных токах до нескольких десятков миллиампер и в тех случаях, когда не требуется высокой степени сглаживания выпрямленного напряжения. Эта схема характеризуется низким коэффициентом использования трансформатора по мощности...
