Требуется: Начертить принципиальную электрическую схему выпрямительного устройства. Выбрать вентили. Определить проектные параметры трансформатора;
«Требуется: Начертить принципиальную электрическую схему выпрямительного устройства. Выбрать вентили. Определить проектные параметры трансформатора;»
- Электроника, электротехника, радиотехника
Условие:
Требуется:
1. Начертить принципиальную электрическую схему выпрямительного устройства.
2. Выбрать вентили.
3. Определить проектные параметры трансформатора;
4. Построить линейные временные диаграммы:
- для первичной и вторичной обмоток трансформатора;
- для цепи нагрузки.
Таблица 1 − Исходные данные
Решение:
1. Изобразим принципиальную электрическую схему выпрямительного устройства.

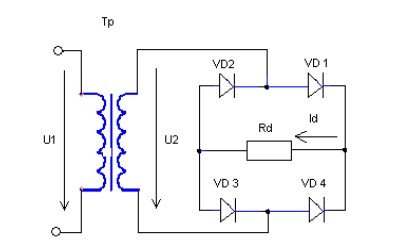

Рисунок 1 Принципиальная схема выпрямителя
При появлении на вторичной обмотке положительной полуволны напряжения U2 открыты будут диоды VD1 и VD2, через них будет протекать ток Ia = Ia1 = Ia2, а на нагрузке выделяться напряжение Ud. В этот полупериод диоды VD3 и VD4 будут закрыты, а на них будет выделяться обратное напряжен...
