Условие:
Задана схема электрической цепи синусоидального тока, схема которой изображена на рисунке 4. Напряжение на зажимах цепи изменяется по закону:
Амплитудное значение и начальная фаза напряжения, а также значения активных, индуктивных и емкостных сопротивлений приведены в таблице 2. Частота
Требуется:
а) определить показания указанных на схеме приборов;
б) определить закон изменения тока в цепи;
в) определить закон изменения напряжения между точками, к которым подключен вольтметр;
г) определить активную, реактивную и полную мощности, потребляемые цепью;
д) построить векторную диаграмму напряжений на всех элементах цепи и показать на ней вектор тока.

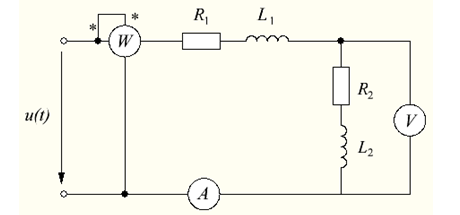

Рисунок 4 – Схема электрической цепи
Таблица 2 – Исходные данные
Решение:
1. Изобразим схему электрической цепи, подлежащей расчету, без измерительных приборов и обозначим ток в цепи (см. рис. 5).

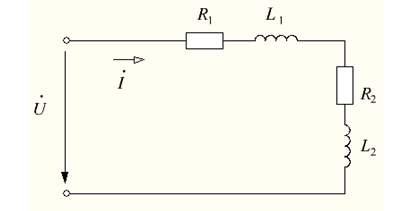

Рисунок 5 Расчетная схема электрической цепи
2. Определим общее сопротивление цепи:
