Требуется определить: 1. Определить токи методом непосредственного применения законов Кирхгофа. 2. Определить токи методом двух узлов. 3. Определить токи методом суперпозиции.

Условие:

Задана электрическая цепь, схема которой определяется в соответствии с рисунком 1 и исходными данными, приведенными в таблице 1.

Рисунок 1 – Исходная схема электрической цепи

Требуется определить:

1. Определить токи методом непосредственного применения законов Кирхгофа.

2. Определить токи методом двух узлов.

3. Определить токи методом суперпозиции.

4. Определить ток в ветви с R₃ методом эквивалентного генератора.

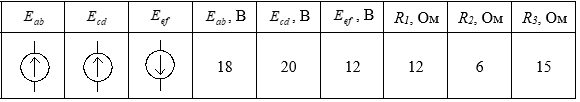

Таблица 1 – Исходные данные

1. Изобразим схему электрической цепи с учетом исходных данных. На схеме выберем условно-положительные направления токов в ветвях (см. рисунок 2).

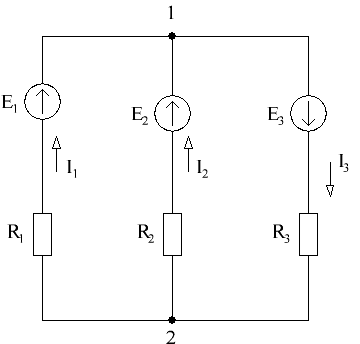

Рисунок 2 Схема электрической цепи

2. Составим систему уравнений, необходимую для определения токов в цепи, по законам Кирхгофа.

Схема электрической цепи, изображенная на рисунке 2, содержит 2 узла, 3 ветви с тремя неизвестными токами и 2 независимых конт...
