Требуется определить номинальный ток предохранителя и его плавкой вставки, если для защиты от токов короткого замыкания цепи используются плавкие предохранители
- Электроника, электротехника, радиотехника
Условие:

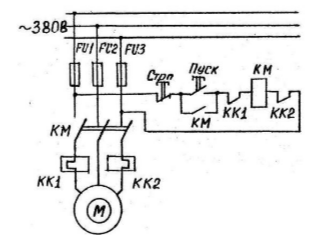

Для прямого пуска короткозамкнутого асинхронного двигателя серии 4А мощностью , питающегося от сети переменного тока с номинальным напряжением Uном=380 В , используется магнитный пускатель, схема включения которого представлена на рисунке 3. В состав пускателя входит контактор КМ и тепловые реле КК1 и КК2. Необходимо выбрать тип пускателя и параметры его теплового реле.
Для защиты от токов короткого замыкания цепи используются плавкие предохранители FU1 – FU3 серии ПР-1 (разборные, без наполнителя). Требуется определить номинальный ток предохранителя и его плавкой вставки.
Решение:
1. Номинальный ток двигателя:
По величине тока из табл. производим выбор пускателя таким образом, чтобы максимальный рабочий ток пускателя в категории применения АС-3 (пуск электродвигателей с короткозамкнутым ротором, отключение вращающихся двигателей при номинальной нагрузке) был не менее номинального тока двигателя и максимально близкий к нему.
Выбираем пускатель ПА-322.
