Требуется построить коммутационное поле (КП) с N входами и М выходами, работающее в режиме линейного искания. Удельная нагрузка на один вход составляет а Эрл. При этом необходимо рассмотреть два варианта структуры КП.

24 января 2025
Электроника, электротехника, радиотехника

Условие:

Требуется построить коммутационное поле (КП) с N входами и М выходами, работающее в режиме линейного искания. Удельная нагрузка на один вход составляет а Эрл. При этом необходимо рассмотреть два варианта структуры КП:

1). Четырехзвенная схема ( z = 4 ) с блочной структурой, построенная итерационным способом из двухзвенной схемы путем замены каждого коммутатора звена А на двухзвенный блок АВ, имеющий n_АВ входов, m_АВ выходов, связность f_АВ и n_А входов в один коммутатор звена А, а каждого коммутатора звена В- на двухзвенный блок СD , имеющий n_СD входов, m_СD выходов, связность f_CD и m_CD выходов из одного коммутатора звена D ; связность между выходами блока АВ и входами блока CD равна f_BC;

2). Трехзвенная односвязная схема ( z = 3) с неделимой ( связанной ) структурой. Имеющая на звене А коммутаторы с nA входами, а на звене С-коммутаторы с таким же числом выходов ( mC =nА ).

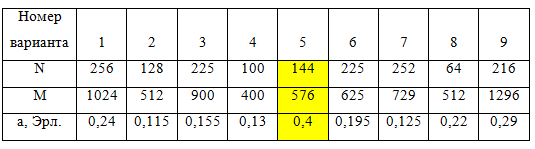

Число коммутаторов на звене В трехзвенной схемы построения КП необходимо подобрать таким образом, чтобы рассматриваемые варианты структуры имели приблизительно одинаковую вероятность внутренних блокировок. Вычертить соответствующие схемы группообразования при z=3 и z=4. Выбрать более предпочтительный вариант построения КП, используя в качестве критерия сравнения объем оборудования ( число точек коммутации ) на единицу обслуженной нагрузки. Исходные данные к задаче представлены в табл. 7 и 8.

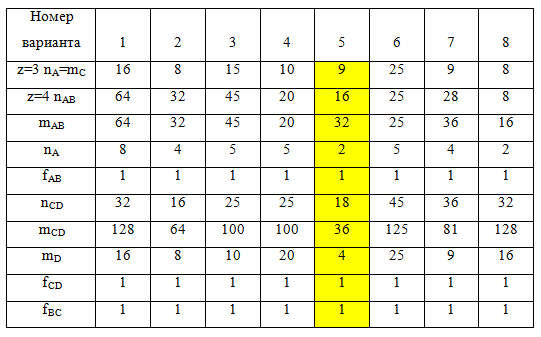

Таблица 7.
