Требуется: Построить основную кривую намагничивания для заданного материала. Рассчитать и построить зависимость магнитной проницаемости материала сердечника от напряженности магнитного поля. Определить удельные магнитные потери в материале.

Сердечник из электротехнической стали прямоугольной формы с площадью сечения S и длиной L работает в переменном магнитном поле с частотой 50 Гц и амплитудой Bmax. Для материала сердечника заданы основная кривая намагничивания B=ƒ(H) и зависимость удельных потерь от амплитуды магнитной индукции Pуд = ƒ(Bmax) для данной частоты.

Требуется:

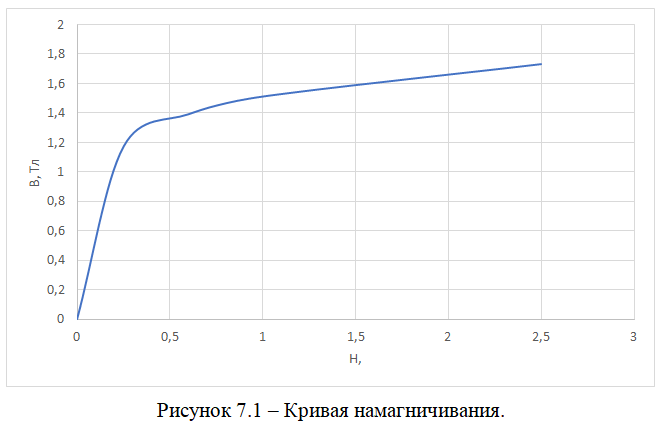

1. Построить основную кривую намагничивания B = ƒ(H) для заданного материала.

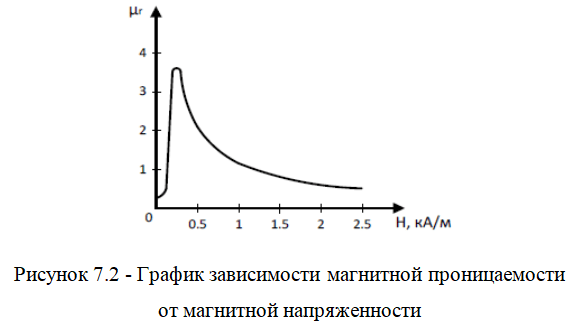

2. Рассчитать и построить зависимость магнитной проницаемости материала сердечника от напряженности магнитного поля μ = ƒ(H).

3. Определить удельные магнитные потери в материале при заданной величине магнитной индукции, построить график зависимости удельных потерь от амплитуды магнитной индукции.

Для заданного магнитотвердого материала, из которого изготовлен постоянный магнит, требуется:

1. Построить основную кривую размагничивания B = ƒ(H), определить коэрцитивную силу Hc и остаточную индукцию Br.

2. Рассчитать и построить график зависимости удельной магнитной энергии от магнитной индукции в воздушном зазоре магнита Wmax = ƒ(H).

3. Вычислить коэффициент выпуклости кривой намагничивания.

Исходные данные: S=75 мм², L=0,23 м, Bm=1,8 Тл, Р_1/50=2,7.
