Условие:

Требуется:

• рассчитать и выбрать КУ;

• выбрать трансформатор с учетом КУ;

сравнить с трансформатором без учета КУ.



Дано:   Исходные данные из РПЗ-5

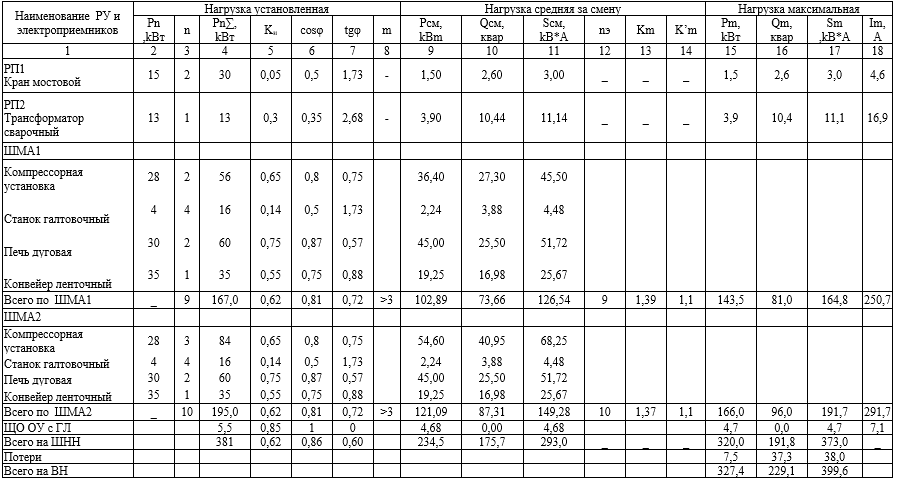

Таблица 2. Сводная ведомость нагрузок по цеху

Решение:

Расчетную реактивную мощность КУ можно определить из соотношения:

Qк.р= Рм (tg-tgк)

где Qк.р - расчетная мощность КУ, кВАр;

- коэффициент, учитывающий повышение сos естественным способом, = 0,9;

tg-tgк коэффициенты реактивной мощности до и после компенсации,

tg=0,6 из таблицы 2.

Компенсацию реактивной мощности по опыту эксплуатации производят до получения значения cosк = 0,92...0,95.

Задавшись cosк=0,93 из этого промежутка, определяем tgк =0,4

Значения Рм, tg выбираются по результату расчета нагрузок из Сводной ведомости нагрузок
