Условие задачи
Для схемы, изображенной на рис. 1, необходимо выполнить следующие расчеты:
1) Рассчитать токи схемы;
2) найти напряжения на отдельных участках цепи;
3) определить активную мощность трехфазной системы;
4) построить совмещенную векторную диаграмму токов и напряжений.
Начальную фазу ЭДС EA принять нулевой, сопротивления обмоток генератора полагать равными нулю.
Исходные данные:
R1= 17,32 Ом; С1= 352,7 мкФ =352,7∙10-6 Ф; L= 60 мГн = 60∙10-3 Гн ;
С2= 230,8 мкФ =230,8∙10-6 Ф; ЕА= 10 В; f = 1/Т = 1/0,025 = 40 Гц.

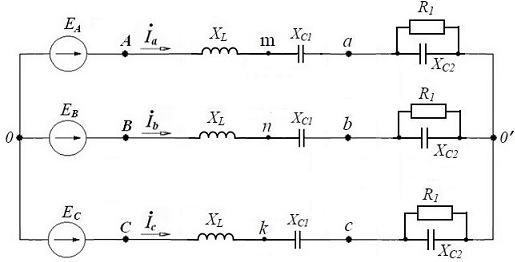

Рис. 1. Схема цепи
Ответ
Дано:
R1= 17,32 Ом; С1= 352,7 мкФ =352,7∙10-6 Ф; L= 60 мГн = 60∙10-3 Гн ;
С2= 230,8 мкФ =230,8∙10-6 Ф; ЕА= 10 В; f = 1/Т = 1/0,025 = 40 Гц.
Напишем комплексные выражения ЭДС источников:
Найдем реактивные сопротивления
