Требуется составить структурную схему ЛЭП; рассчитать и выбрать проводники; определить потери ΔSлэп, ΔUлэп. Марка провода – А.

Дата добавления: 09.08.2024

Условие задачи

     Исходные данные:

     Sлэп = 139 МВ·А;

     Uлэп = 220 кВ;

     Марка провода – А;

     cosφлэп = 0,85;

     Тм = 4000 ч.

     Требуется:

  • составить структурную схему ЛЭП;
  • рассчитать и выбрать проводники;
  • определить потери ΔSлэп, ΔUлэп.

Ответ

Составляется структурная схема ЛЭП и наносятся данные.

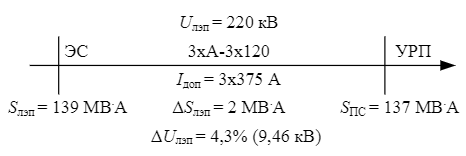

Структурная схема ЛЭП

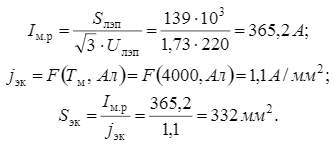

По экономической плотности тока определяется расчетное сечение проводов и приводится к стандартному значению.

По таблице для...
