Условие:

Требуется

· составить структурную схему узловой распределительной подстанции (УРП);

· рассчитать и выбрать трансформаторы;

· проверить АT на допустимость режима работы.

Дано:

S_ЛЭП = 37,7 МВА (из РПЗ-2);

V_ЛЭП = 110 кВ (из РПЗ-2).

Потребитель 1:

Р₁=125 МВт, V₁ = 10 кВ, cosφ₁= 0,89.

Потребитель 2:

Р₂=630 МВт, V₂ = 20 кВ, cos φ₂= 0,86.

1. Составляем структурную схему УРП и наносятся данные (рис. 1.).

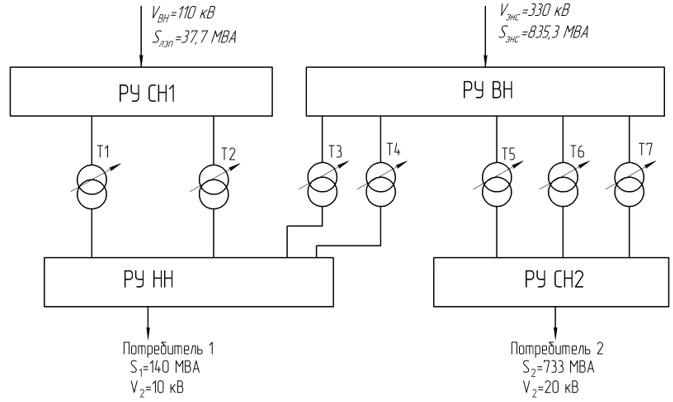

Рис. 1. Структурная схема УРП

2. Определяются полные мощности потребителей:

3. Определяется расчетная мощность трансформаторов по наиболь...
