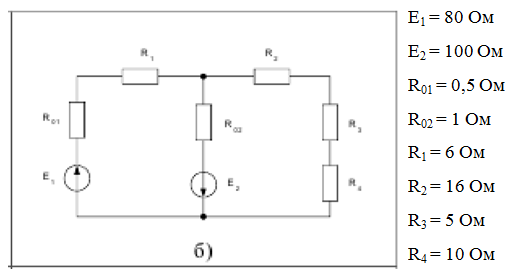

Условие задачи
Требуется:
1) составить уравнения по законам Кирхгофа для расчета токов во всех ветвях (решать их не следует);
2) рассчитать токи методом контурных токов;
3) определить токи методом узловых потенциалов;
4) рассчитать токи методом наложения;
5) выполнить расчет тока в ветви, указанной в таблице вариантов, методом эквивалентного генератора (МЭГ);
6) проверить баланс мощностей;
7) построить потенциальную диаграмму для любого контура, включающего в себя ветвь с источником ЭДС
Ответ

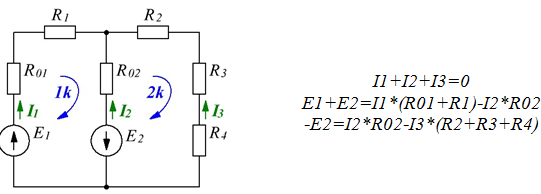

1) составить уравнения по законам Кирхгофа для расчета токов во всех ветвях (решать их не следует);

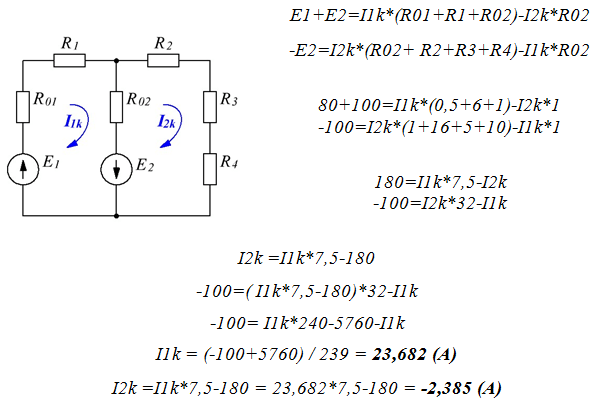

2) рассчитать токи методом контурных токов;
Токи в ветвях:
