Условие задачи
Требуется:
- вычислить токи в ветвях цепи методом свертки,
- составить баланс мощностей для проверки правильности решения,
- построить потенциальную диаграмму замкнутого контура (подписать узлы на схеме).

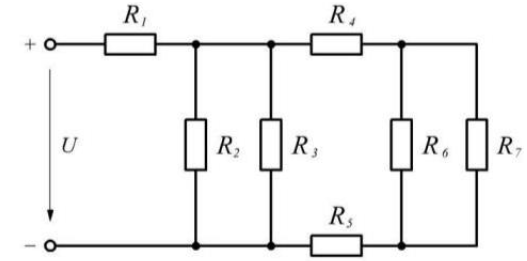

Рисунок 1.8
Ответ
1. расчет токов.

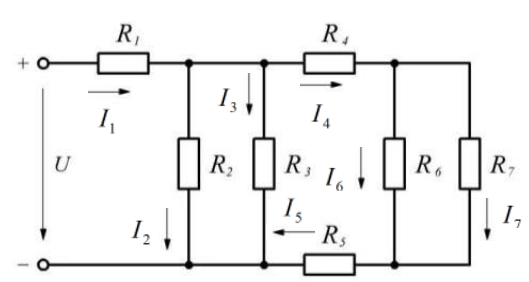

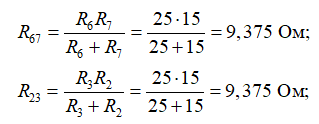

Обозначаем токи. Производим последовательное упрощение схемы
