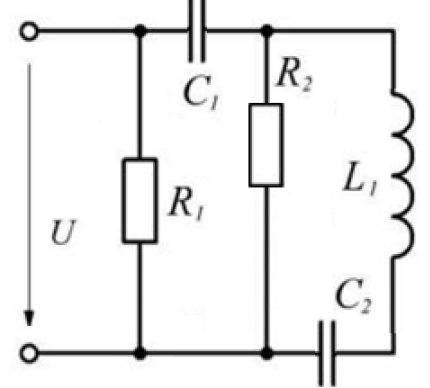

Условие:
Требуется:
- вычислить токи в ветвях цепи символическим методом,
- составить баланс мощностей для проверки правильности решения,
- построить треугольник: токов ( для одного узла), напряжений и мощностей ( одного из элементов),
- построить осциллограммы мгновенных токов на одном из узлов, мгновенных напряжений ( для одного из контуров), а также тока, напряжения и мощности на одном из элементов.
Частоту источника питания принять равной 50 Гц
Решение:
1. Расчет токов

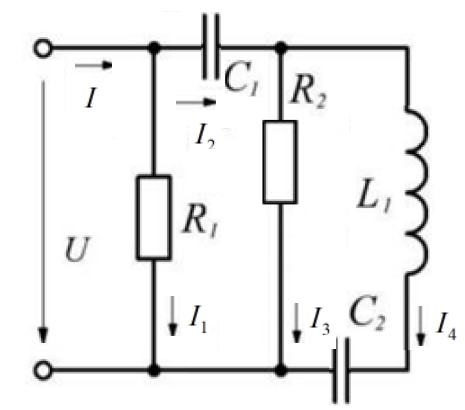

Обозначаем условные направления токов в ветвях.

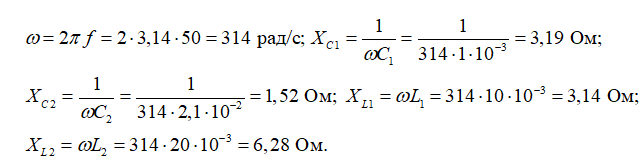

Расчет сопротивлений реактивных элементов на заданной частоте
Комплексные сопротивления ветвей.
