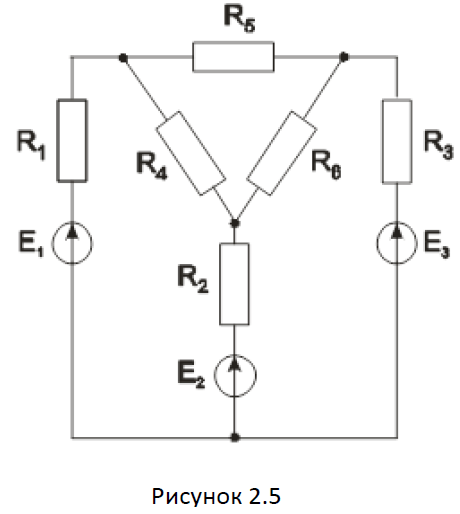

Условие:
Требуется:
- вычислить токи в ветвях цепи
- составить баланс мощностей для проверки правильности решения,
- построить потенциальную диаграмму для одного (любого) замкнутого контура
Решение:
1. Расчет токов.

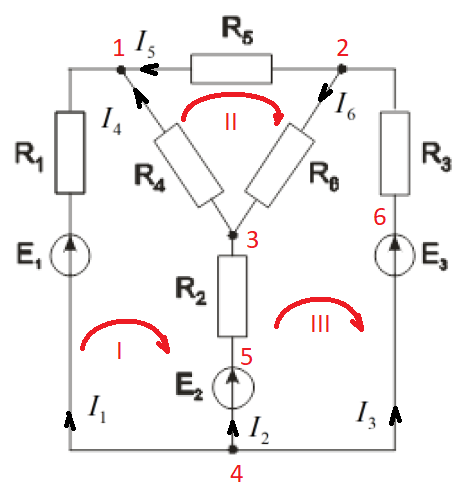

Рассчитаем все токи в ветвях методом законов Кирхгоффа. Данный метод удобен тем, что все токи в ветвях можно вычислить в одно действие, решив систему уравнений при помощи компьютера. Обозначаем направления токов в ветвях, направления обхода контуров. Так же обозначим узы 1-4 и точки контура 5-6 для построения диаграммы.
Составляем уравнения по первому закону Кирхгоффа.
I1 + I4 + I5 =...
