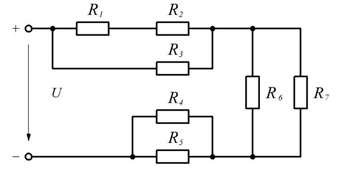

Требуется: – вычислить токи в ветвях методом свертки, – составить баланс мощностей для проверки правильности решения, – построить потенциальную диаграмму замкнутого контура (подписать узлы на схеме).

Данная схема имеет смешанное соединение, задачу решаем методом свертывания.

1. Определяем эквивалентное сопротивление R_экв цепи:

1.1. Упрощаем схему

Резисторы R₁ и R₂ соединены последовательно, поэтому их общее сопротивление

Резисторы R₄ и R₅ соединены параллельно, поэтому их общее сопротивление
