Условие задачи
Требуется выполнить:
1. Исследование напряжения и тока диода при прямом и обратном смещении p-n перехода.
2. Построение и исследование вольтамперной характеристики для полупроводникового диода.
3. Исследование сопротивления диода при прямом и обратном смещении по вольтамперной характеристике.
4. Анализ сопротивления диода (прямое и обратное смещение) на переменном и постоянном токе.
5. Измерение напряжения изгиба вольтамперной характеристики.
Ответ
Эксперимент 1. Измерение напряжения и вычисление тока через диод 1N4001.

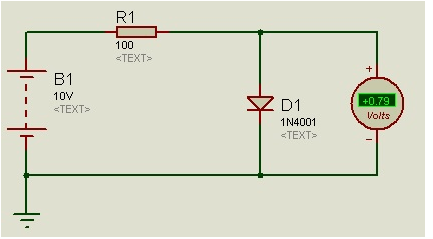

Произведём измерение напряжения при прямом смещении:
Из рисунка видно, что
