Три группы сопротивлений соединили «звездой» с нулевым  проводом и включили в трехфазную сеть переменного тока с линейным напряжением Uл ном. Активные сопротивления в фазах А, В и С

Три группы сопротивлений соединили «звездой» с нулевым  проводом и включили в трехфазную сеть переменного тока с линейным напряжением U_{л ном}. Активные сопротивления в фазах А, В и С соответственно равны R_A,  R_B,  R_C; реактивные – X_A, X_B, X_С.  Характер реактивных сопротивлений указан на схеме цепи (индуктивное или ёмкостное). Линейные токи в нормальном режиме равны I_A, I_B, I_C.  Фазы нагрузки потребляют активные мощности P_A, P_B, P_C и реактивные мощности Q_A, Q_B, Q_C.

Начертить схему цепи для каждого варианта.Определить величины, отмеченные в таблице №3 прочерками. Начертить в масштабе векторную диаграмму цепи. Из векторной диаграммы определить ток в нулевом проводе.

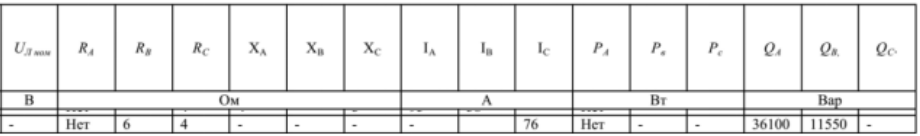

Таблица №3

Также, принимаем недостающие данные Q_c=11000вар,  X_В=40Ом.

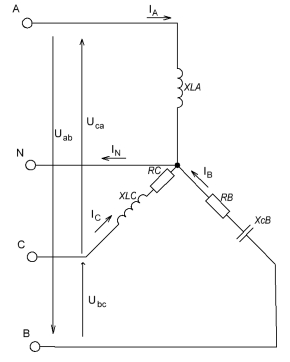

Рисунок 4 –  Исходная схема цепи
