Трехфазный асинхронный двигатель работает от сети напряжением 660 В при соединении фаз обмотоки статора звездой. При номинальной нагрузке двигатель потребляет из сети мощность P1 =16,7 кВт при коэффициенте мощности cosφ1 = 0,87. Частота вращения nном =

«Трехфазный асинхронный двигатель работает от сети напряжением 660 В при соединении фаз обмотоки статора звездой. При номинальной нагрузке двигатель потребляет из сети мощность P1 =16,7 кВт при коэффициенте мощности cosφ1 = 0,87. Частота вращения nном =»
  • Электроника, электротехника, радиотехника

Условие:

Трехфазный асинхронный двигатель работает от сети напряжением 660 В при соединении фаз обмотоки статора звездой. При номинальной нагрузке двигатель потребляет из сети мощность P1 =16,7 кВт при коэффициенте мощности cosφ1 = 0,87. Частота вращения nном = 1470 об/мин. Требуется определить КПД двигателя ηном, если магнитные потери Рм = 265 Вт, а механические потери Рмех = 123 Вт. Активное сопротивление фазы обмотки статора r1(20) = 0,8 Ом, а класс нагревостойкости изоляции
двигателя F (рабочая температура θраб = 115°С).

Решение:

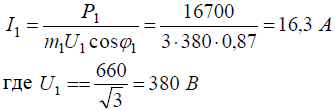

Определим ток в фазе обмотки статора:

Сопротивление фазы обмотки статора, пересчитанное на рабочую
температуру раб = 115С
Электрические потери в обмотке статора:Электромагнитная мощность двигателя:Номинальное скольжение:Электрические потери в обмотке ротора:Добавочные потери:
