Трехфазный асинхронный двигатель с короткозамкнутым ротором питается от сети с линейным напряжением Uл=380 В. Заданы параметры двигателя: номинальная мощность

4 сентября 2024
Электроника, электротехника, радиотехника

Условие:

Трехфазный асинхронный двигатель с короткозамкнутым ротором питается от сети с линейным напряжением Заданы параметры двигателя: номинальная мощность, частота вращения коэффициент полезного действиякоэффициент мощностипри номинальной нагрузке, кратность максимального момента и кратность пускового тока Номинальное фазное напряжение обмотки статора

Требуется:

1) начертить схему подключения асинхронного двигателя к трехфазной сети;

2) описать принцип действия двигателя ;

3) определить способ соединения обмотки статора;

4) определить фазные и линейные токи двигателя;

5) определить число пар полюсов обмотки статора;

6) определить номинальное скольжение и номинальный момент;

7) определить критическое скольжение;

8) определить значение пускового тока;

9) определить значение вращающего момента, развиваемого двигателем при скольжениях: 0.05, 0.1, 0.2, 0.4, 0.6, 0.8, 1.0;

10) построить график механической характеристики n2(M) асинхронного двигателя.

Решение:

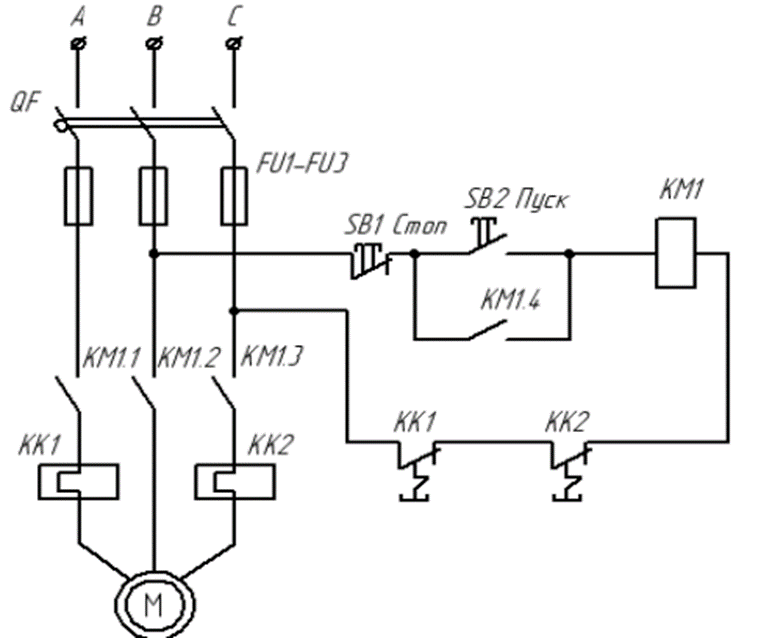

1. Схема имеет вид

2. При подаче напряжения на неподвижные обмотки статора, оно создает магнитное в статора. Если подается напряжение переменного тока, то магнитный поток, созданный им, изменяется. Так статор производит изменение магнитного поля, и ротор получает магнитные потоки.

Таким образом, ротор электродвигателя принимает эти поток статора и, следовательно, вращается. Это основной принцип рабо...
