Условие задачи
Трехфазный асинхронный двигатель с короткозамкнутым ротором питается от сети с линейным напряжением Заданы параметры двигателя: номинальная мощность, частота вращения коэффициент полезного действия коэффициент мощности при номинальной нагрузке, кратность максимального момента и кратность пускового тока. Номинальное фазное напряжение обмотки статора
Требуется:
1) начертить схему подключения асинхронного двигателя к трехфазной сети;
2) описать принцип действия двигателя ;
3) определить способ соединения обмотки статора;
4) определить фазные и линейные токи двигателя;
5) определить число пар полюсов обмотки статора;
6) определить номинальное скольжение и номинальный момент;
7) определить критическое скольжение;
8) определить значение пускового тока;
9) определить значение вращающего момента, развиваемого двигателем при скольжениях: 0.05, 0.1, 0.2, 0.4, 0.6, 0.8, 1.0;
10) построить график механической характеристики n2(M) асинхронного двигателя.
Ответ

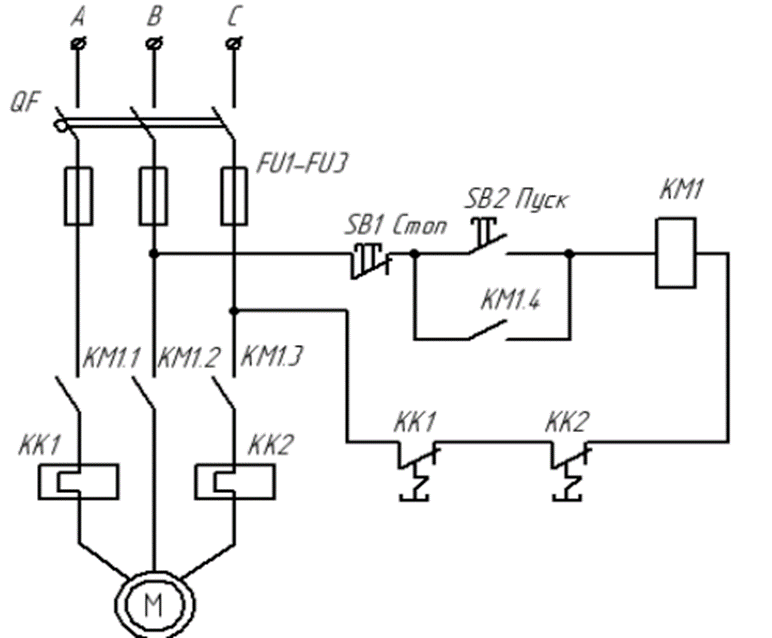

1. Схема имеет вид
2. При подаче напряжения на неподвижные обмотки статора, оно создает магнитное в статора. Если подается напряжение переменного тока, то магнитный поток, созданный им, изменяется. Так статор производит изменение магнитного поля, и ротор получает магнитные потоки.
Таким образом, ротор электродвигателя принимает эти поток статора и, следовательно, вращается. Это основной принцип рабо...
