Условие задачи
Трехфазный асинхронный двигатель с короткозамкнутым ротором работает от сети переменного тока при частоте f1 = 50 Гц. Паспортные (номинальные) данные двигателя приведены в таблице 1.
Определить: число полюсов р; номинальную частоту вращения двигателя n2н; частоту ЭДС ротора при номинальной скорости вращения; мощность, потребляемую двигателем от сети; номинальный и пусковые токи при соединении обмоток статора звездой и треугольником; номинальный, пусковой и максимальные моменты двигателя; критическое скольжение sкр; перегрузочную способность двигателя.
Рассчитать и построить механическую характеристику двигателя по значениям скольжения:
Схема соединения обмоток Δ/Y, U= 220/380 В для всех вариантов.

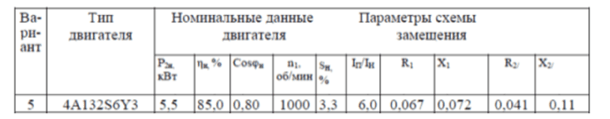

Таблица 1.
Ответ
Число полюсов р=3.
Рассчитаем:
- номинальную частоту вращения двигателя
- частоту ЭДС ротора при номинальной скорости вращения
- мощность, потребляемую двигателем от сети
