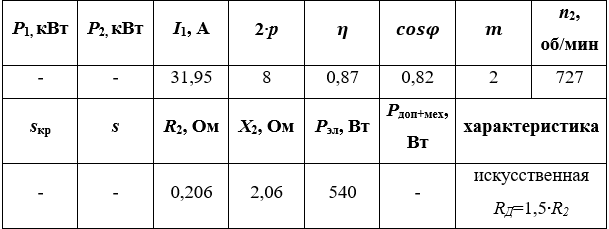

Трехфазный асинхронный двигатель с короткозамкнутым ротором, работающий от сети частотой f = 50 Гц и напряжением U_Л = 380 В, имеет: номинальную потребляемую мощность из сети P₁; номинальную мощность на валу P₂; ток, потребляемый двигателем из сети ток I₁; число пар полюсов 2 · p; номинальное КПД ƞ; номинальный коэффициент мощности cos φ ; кратность максимального момента m = M_max/M_min;  частоту вращения ротора n₂; скольжение s и критическое скольжение sкр; добавочное сопротивление R_д; активное R₂ и индуктивное X₂ сопротивления фазы обмотки ротора; электрические потери в обмотках статора и ротора P_эл; добавочные и механические потери P_{доп+мех}. Определить значения параметров асинхронного двигателя, не указанные в таблице. Построить механическую характеристику.

Примечание: для построения искусственной механической характеристики в цепь обмотки ротора необходимо включить дополнительно добавочное сопротивление R_д.
