Трехфазный асинхронный двигатель с короткозамкнутым ротором характеризуется следующими номинальными величинами: мощность Р_Н, линейное напряжение U_H, частота вращения ротора , коэффициент полезного действия h_Н, коэффициент мощности , кратность пускового тока I_1П/I_1H, кратность максимального момента M_max/M_H.

Определить:

1. Активную мощность, потребляемую двигателем из сети Р_1Н; номинальный М_Н и критический М_КР моменты (М_КР = М_max); номинальный I_1H и пусковой I_1П токи.

2. Число пар полюсов статорной обмотки р, частоту вращения магнитного поля статора n₁, номинальное s_H и критическое s_КР скольжения.

3. Зависимость электромагнитного момента от скольжения  Построить графики M = f(s) и n = f(M).

4. Значения пускового и критического моментов при уменьшении питающего напряжения на 15%. Указать, можно ли запустить двигатель под нагрузкой  М_С = М_Н при снижении напряжения на 15%

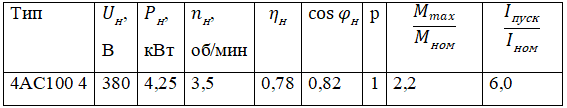

Исходные данные:
