Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные данные. Построить механические характеристики двигателя  и обозначить на них паспортные: номинальный, пусковой, максимальный моменты.

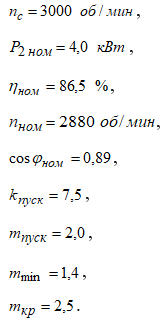

Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные данные:

Тип двигателя: 4А100S2У3,

Материал проводки – алюминий, способ прокладки – открыто.

Линейное напряжение питающей сети , частота питающего напряжения , протяженность линии .

Рассчитать электрическую линию для питания трехфазного асинхронного электродвигателя по величине расчетного электрического тока и величине потери напряжения. Проводку выполнить в трубах или открыто изолированными алюминиевыми или медными проводами.

Выбрать автоматический выключатель в качестве аппарата защиты от токовых перегрузок и коротких замыканий.

Определить:

- число пар полюсов обмотки статора p,

- номинальное скольжение ротора s_ном,

- номинальный М_ном, начальный пусковой М_пуск и максимальный моменты М_max,

- мощность на зажимах двигателя P₁ при номинальном режиме работы,

- полные потери мощности в двигателе при номинальной нагрузке ΔP_ном,

- объяснить маркировку типа двигателя, используя стандартные обозначения.

Построить механические характеристики двигателям = f(S) и n=f(M), обозначить на них паспортные: номинальный, пусковой, максимальный моменты.
