Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3.

Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3. Линейное напряжение питающей сети U_НОМ = 380 В, частота питающего напряжения f = 50 Гц, протяженность линии l = 40 м.

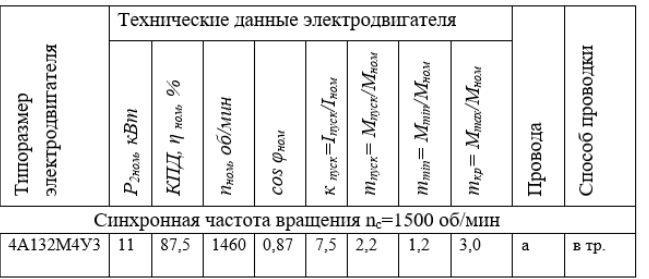

Таблица 4.3

Рассчитать

электрическую линию для питания трехфазного асинхронного электродвигателя по величине расчетного электрического тока и величине потери напряжения. Проводку выполнить в трубах или открыто изолированными алюминиевыми или медными проводами (см. таблицу 4.3).

Выбрать

автоматический выключатель в качестве аппарата защиты от токовых перегрузок и коротких замыканий.

Определить:

− число пар полюсов обмотки статора p;

− номинальное скольжение ротора S_НОМ ;

− номинальный М_НОМ, начальный пусковой М_ПУСК и максимальный М_MAX моменты;

− мощность на зажимах двигателя Р₁ при номинальном режиме работы;

− полные потери мощности в двигателе при номинальной нагрузке;

− объяснить маркировку типа двигателя, используя стандартные обозначения.

Построить

механические характеристики двигателя М = f (S) и n = f (M), обозначить на них паспортные: номинальный, пусковой, максимальный моменты.

Выполнить расчет согласно примеру решения с построением всех указанных характеристик.
