решение задачи на тему:

Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3. Линейное напряжение питающей сети UНОМ = 380 В

Дата добавления: 06.07.2024

Условие задачи

Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3. Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц, протяженность линии l = 40 м.

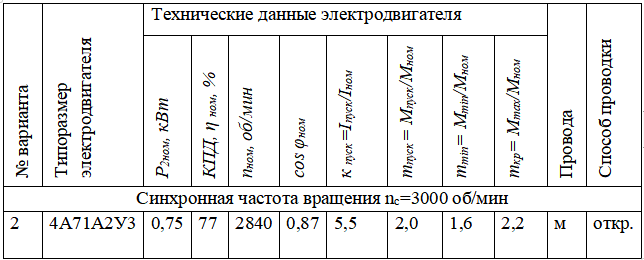

Таблица 4.3

Рассчитать

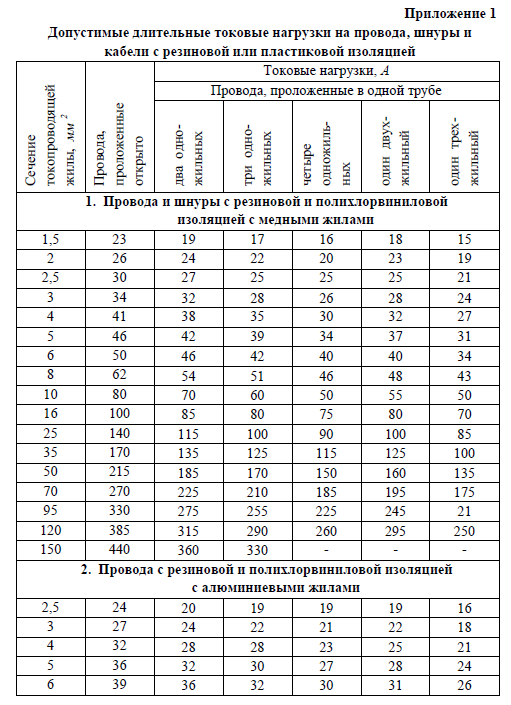

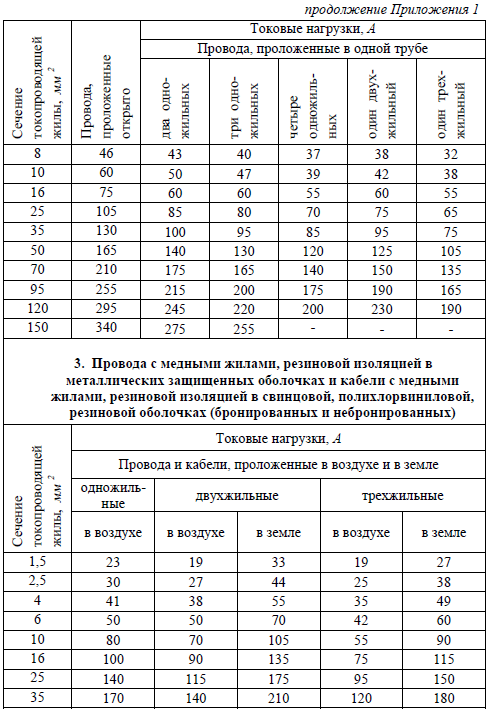

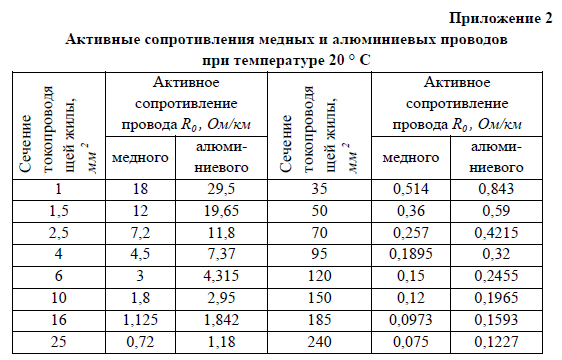

электрическую линию для питания трехфазного асинхронного электродвигателя по величине расчетного электрического тока и величине потери напряжения. Проводку выполнить в трубах или открыто изолированными алюминиевыми или медными проводами (см. таблицу 4.3).

Выбрать

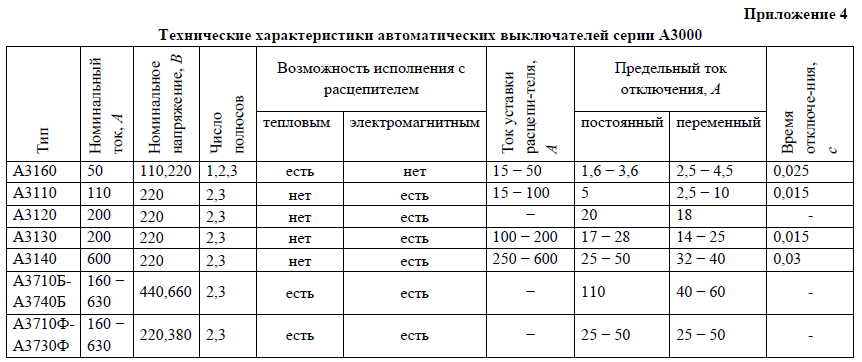

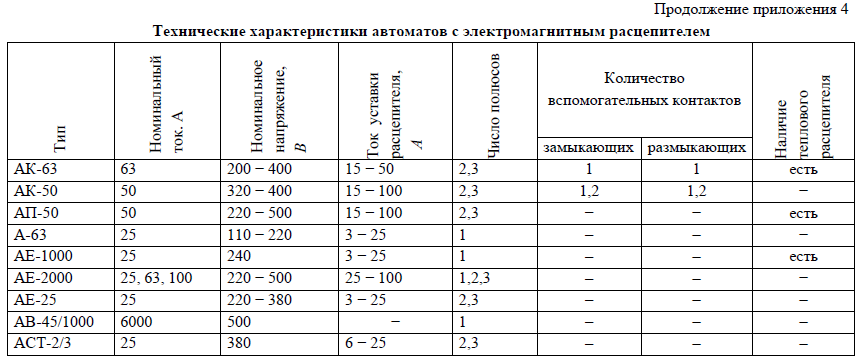

автоматический выключатель в качестве аппарата защиты от токовых перегрузок и коротких замыканий.

Определить:

− число пар полюсов обмотки статора p;

− номинальное скольжение ротора SНОМ

− номинальный МНОМ, начальный пусковой МПУСК и максимальный МMAX моменты;

− мощность на зажимах двигателя Р1 при номинальном режиме работы;

− полные потери мощности в двигателе при номинальной нагрузке;

− объяснить маркировку типа двигателя, используя стандартные обозначения.

Построить

механические характеристики двигателя , обозначить на них паспортные: номинальный, пусковой, максимальный моменты.

Ответ

1. Расчетный ток нагрузки, который следует принять равным номинальному току электродвигателя:

2. Минимальное сечение проводов для трехфазной нагрузки можно определить по выражению:

где мощность нагруз...
