решение задачи на тему:

Трехфазный асинхронный электродвигатель с короткозамкнутым ротором используется для электропривода механизма подачи угля, работающего с циклическим графиком момента нагрузки, приведенным к валу двигателя.

Дата добавления: 12.07.2024

Условие задачи

Трехфазный асинхронный электродвигатель с короткозамкнутым ротором используется для электропривода механизма подачи угля, работающего с циклическим графиком момента нагрузки, приведенным к валу двигателя. Используя данные, приведенные в табл.1 для соответствующего варианта задания выполнить следующие пункты:

  1. Построить диаграмму моментов на валу двигателя М=f(t).
  2. Определить режим работы электропривода.
  3. Определить расчетную мощность РР, выбрать по каталожным данным по условиям нагрева электродвигатель и произвести проверку его на перегрузочную способность.
  4. Для выбранного двигателя определить:
    • - номинальные потери активной мощности;
    • - класс изоляции обмоток статора и допустимую температуру нагрева обмотки.
  5. По условному обозначению серии выбранного двигателя дать характеристику двигателя.

В таблице исходных данных М1, М2 и М3 – моменты нагрузки на валу двигателя, соответствующие участкам нагрузочного графика; t1, t2 и t3 – время работы двигателя с данными моментами нагрузки; t0 – время паузы (интервалы между циклами работы); n1 – синхронная частота вращения; k – коэффициент, учитывающий возможное снижение напряжение питающей сети.



Таблица 1 – Исходные данные.

Ответ

1. Построим диаграмму моментов на валу двигателя М=f(t).

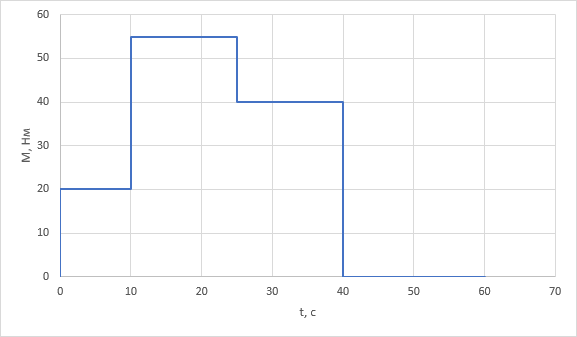

Рисунок 1 Нагрузочная диаграмма.

2. Определим режим работы электропривода. В соответствии с нагрузочной диаграммой электропривода электродвигатель работает в повторно-кратковременном режиме работы.

3. Определим расчетную мощность РР, выберем по каталожным данным по условиям нагрева электродвигатель и произведем проверку его на перегрузочну...
